ሶስት ዘንግ Gantry

ሶስት አክሲስ ጋንትሪ ሶስት አቅጣጫዊ መጥረቢያዎችን X፣ Y እና Z ያዋህዳል የፖርታል ሜካኒካል መዋቅር ነው። ባለብዙ ዘንግ እንቅስቃሴ ስርዓትን በጋንትሪው ግትር ፍሬም በኩል ይደግፋል፣ ይህም ከፍተኛ{1}ትክክለኛ አቀማመጥ፣ አያያዝ ወይም የነገሮችን አሰራር በሦስት{2}ልኬት ቦታ። ዋናው ባህሪው በተረጋጋ ፖርታል ፍሬም ላይ የተመሰረተ ነው፣ የአሽከርካሪ ስርዓቱን በማዋሃድ፣ የመመሪያ ዘዴ (እንደ መስመራዊ መመሪያዎች ያሉ) እና የማስተላለፊያ ክፍሎችን (እንደ ኳስ ብሎኖች እና የተመሳሰለ ቀበቶዎች ያሉ) በX፣ Y እና Z መጥረቢያዎች ላይ ባለ ሶስት{4}}ልኬት እንቅስቃሴ መድረክ የተረጋጋ መዋቅር፣ ጠንካራ የመጫን አቅም እና የእንቅስቃሴ ትክክለኛነት።

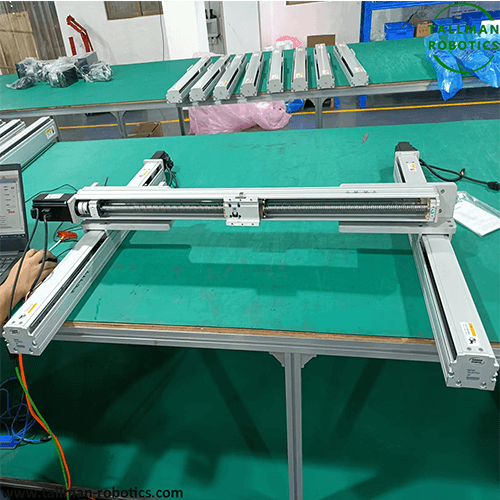

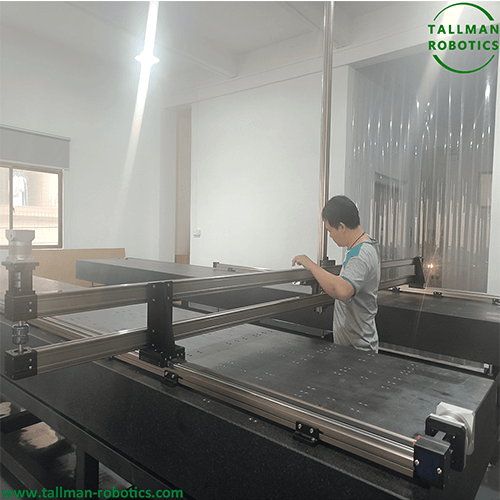

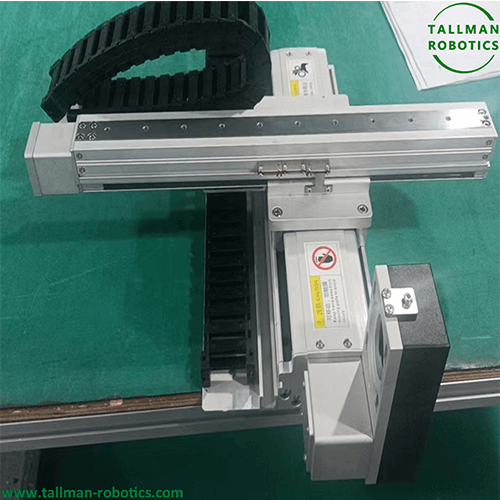

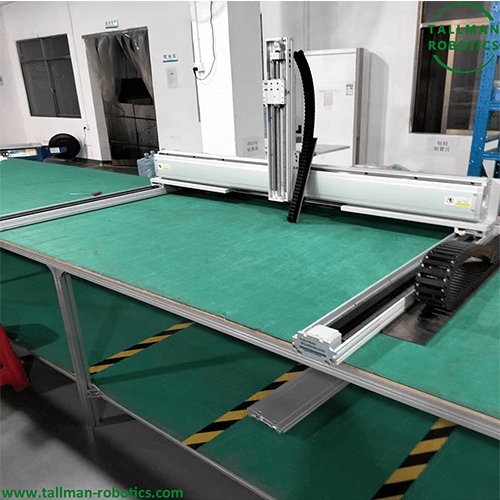

ሶስት አክሲስ ጋንትሪ ሲስተም XYZ ሶስት{0}}በጋንትሪ መዋቅር ላይ የተመሰረተ፣ሁለት አምዶችን (Y{1}ዘንግ)፣የመስቀል ምሰሶ (X{2}ዘንግ) እና ቀጥ ያለ ዘንግ (Z-ዘንግ) ያቀፈ የXYZ ሶስት ዘንግ ነው። እንደ CNC ማሽነሪ፣ ሌዘር መቁረጥ፣ 3D ህትመት፣ ትክክለኛ መለኪያ እና አውቶማቲክ ማምረቻ በመሳሰሉት መስኮች በስፋት ጥቅም ላይ ይውላል።

መሰረታዊ መዋቅርየሶስት ዘንግ Gantry

የጋንትሪ ፍሬም፡- ብዙውን ጊዜ በሁለት ዓምዶች እና ከላይኛው ተሻጋሪ ጨረሮች የተዋቀረ ነው የ"በር" ቅርጽ ያለው መዋቅር ለ X እና Y ዘንግ እንቅስቃሴ ጠንካራ ድጋፍ ይሰጣል። የፍሬም ቁሳቁስ በአብዛኛው ከፍተኛ{1}የጥንካሬ የአሉሚኒየም ቅይጥ፣ የብረት ብረት ወይም ብረት (በጭነት እና በትክክለኛ መስፈርቶች መሰረት ይመረጣል)።

X -ዘንግ፡ በመስቀል ጨረር አቅጣጫ አንቀሳቅስ፣ የY{1}}ዘንግ እና የZ{2}አክሲስ አካላት አጠቃላይ እንቅስቃሴን በመምራት።

Y{0}}ዘንግ፡ በ X{1} ዘንግ ላይ ቀጥ ያለ፣ በጋንትሪ ፍሬም (ወይም በመስቀል ጨረር ላይ ያለው ተንሸራታች) ቁመታዊ አቅጣጫ የሚንቀሳቀስ።

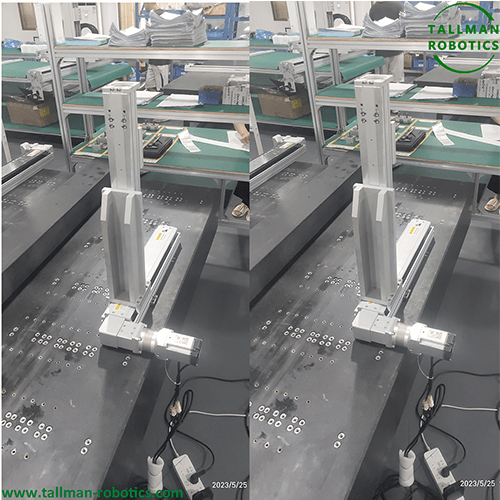

ዜድ{0}ዘንግ፡ በኤክስአይ አውሮፕላን ቀጥ ያለ (ወደ ላይ እና ወደታች አቅጣጫ)፣ የማንሳት ወይም ወደ ላይ እና ወደ ታች መፈናቀልን ማሳካት፣ ብዙውን ጊዜ በY ዘንግ ተንሸራታች ላይ ተጭኗል።

ዋና ዓይነቶችየሶስት ዘንግ Gantry

ዋና ጥቅሞችየሶስት ዘንግ Gantry

ከመደበኛው XYZ መስመራዊ ሞዱል ልዩነት

ተጨማሪ ፕሮጀክቶችን ለማየት ወይም የቪዲዮ ማዕከለ ስዕላችንን በ Youtube፡ ይጎብኙ፡ https://www.youtube.com/@tallmanrobotics እንኳን ደህና መጣችሁ

የተለመዱ የመተግበሪያ ሁኔታዎችየሶስት ዘንግ Gantry

ትልቅ መጠን ያለው የስራ ቁራጭ ማቀነባበር፡ እንደ በኤሮስፔስ መስክ ውስጥ ያሉ ወፍጮ ክንፍ ክፍሎች፣ 3D የመርከብ ብረት ሰሌዳዎች መቁረጥ፣ እና ከፍተኛ{1}የመሳሪያዎች ወይም የስራ እቃዎች በጋንትሪ ክፈፎች የሚመራ ትልቅ መጠን ያለው እንቅስቃሴ።

የከባድ ተረኛ አያያዝ እና መገጣጠም፡ በአውቶሞቲቭ ማምረቻ መስመሮች ውስጥ እንደ ኤንጂን እና ቻስሲስ ያሉ ከባድ ክፍሎችን ለማስተናገድ እና ክፍሎቹን ከተሽከርካሪው አካል ጋር በሶስት ዘንግ ትስስር በትክክል ለማገናኘት ይጠቅማል።

ትልቅ መጠን ያለው 3D ህትመት፡ በሥነ ሕንፃ 3D ኅትመት (ኮንክሪት ኅትመት) እና ትልቅ{2}የኢንዱስትሪ ክፍሎች ማተሚያ፣ የጋንትሪ መዋቅር የማተሚያ ኖዝል በብዙ ሜትሮች ክልል ውስጥ እንዲንቀሳቀስ ይደግፋል፣ ይህም እጅግ በጣም ትልቅ የሆኑ አካላትን ምስረታ ያጠናቅቃል።

መጋዘን እና ሎጅስቲክስ፡ በራስ-ሰር ባለ ሶስት{0}ልኬት መጋዘኖች፣ ሶስት{1}አክሲስ ጋንትሪ ክሬኖች እንደ የተደራራቢ ክሬኖች ዋና አካል ሆነው ያገለግላሉ፣ ይህም በሶስት -ልኬት መደርደሪያዎች (ለምሳሌ የደረጃ መደርደሪያ ትክክለኛ አቀማመጥ{{3})) መካከል ሸቀጦችን ማከማቻ እና ሰርስሮ ማውጣት ያስችላል።

ትክክለኝነት ፍተሻ፡ በትላልቅ ሻጋታዎች፣ የማሽን መሳሪያ አልጋዎች፣ ወዘተ ላይ ባለ ሶስት አቅጣጫዊ ልኬት ፍተሻ ሲመራ ጋንትሪ የፍተሻ ፍተሻውን አጠቃላይ የስራ ክፍሉን እንዲሸፍን በማድረግ ከፍተኛ{2}ትክክለኛ ልኬትን ያጠናቅቃል።

ሶስት አክሲስ ጋንትሪ ለትልቅ ጭነት እና የስራ ቦታዎች የተነደፈ ሶስት{0}ልኬት እንቅስቃሴ መፍትሄ ነው። በጣም የተረጋጋ የፖርታል አወቃቀሩ በከባድ ኢንደስትሪ እና በትላልቅ መሳሪያዎች ማምረቻ ውስጥ የማይተካ ያደርገዋል እና "ትክክለኛ እንቅስቃሴ" እና "ትልቅ{3}ልኬት አፕሊኬሽኖችን" የሚያገናኝ ቁልፍ መሳሪያ ነው።

ሶስት Axis Gantry በከፍተኛ ግትርነቱ፣ ትልቅ ስትሮክ እና ከፍተኛ ትክክለኝነት ያለው ለትልቅ{0}ሚዛን ማሽነሪ፣ትክክለኛ ማምረቻ እና አውቶማቲክ ምርት ዋና መሳሪያዎች ሆነዋል። በባለሁለት አንጻፊ ማመሳሰል፣ በተዘጋ{2}የሉፕ ቁጥጥር እና ሞጁል ዲዛይን፣ ሶስት አክሲስ ጋንትሪ ከከባድ{3}ግዴታ መቁረጥ እስከ ማይክሮሜትር ደረጃ ማሽነሪ የተለያዩ ፍላጎቶችን ማሟላት ይችላል እና በኢንዱስትሪ 4.0 ዘመን ቁልፍ የቴክኖሎጂ መሳሪያዎች ናቸው።
