የታመቀ መስመራዊ ሞዱል

የታመቀ ሊኒያር ሞዱል፣ እንዲሁም ኮምፓክት ሊኒያር አንቀሳቃሽ በመባልም የሚታወቀው፣ የታመቀ መዋቅር ያለው የመስመር ማስተላለፊያ መሳሪያ ነው።

ኮምፓክት ሊኒያር ሞዱል አብዛኛውን ጊዜ የአልሙኒየም ቅይጥ ፍሬም ይቀበላል፣ እሱም እንደ መስመራዊ መመሪያዎች፣ ተንሸራታቾች እና የመንዳት ስርዓቶች (እንደ ኳስ ብሎኖች፣ የተመሳሰለ ቀበቶዎች፣ ወይም መስመራዊ ሞተሮችን ያሉ) ወደ ትንሽ ድምጽ ያዋህዳል፣ ትንሽ ቦታ ይይዛል እና ከጠባብ መጫኛ አከባቢዎች ጋር መላመድ ይችላል። የዚህ አይነት ሞጁል ከፍተኛ የእንቅስቃሴ ትክክለኛነት እና የአቀማመጥ ትክክለኛነት አለው, እና ትክክለኛ የመስመራዊ እንቅስቃሴን ማግኘት ይችላል. የታመቀ ሊኒየር ሞዱል በተለምዶ እንደ ኤሌክትሮኒክስ ማምረቻ፣ ትክክለኛ መሣሪያዎች፣ የሕክምና መሣሪያዎች፣ ወዘተ ባሉ መስኮች ጥቅም ላይ ይውላል፣ እና እንደ ክፍል አያያዝ፣ አቀማመጥ እና መገጣጠም የመሳሰሉ ተግባራትን ማጠናቀቅ ይችላል። በተጨማሪም፣ አንዳንድ የታመቁ መስመራዊ ሞጁሎች እንዲሁም ከፍተኛ የፍጥነት አሠራር፣ ከፍተኛ የመጫን አቅም እና ጥሩ መረጋጋት ባህሪያት አሏቸው፣ ይህም የተለያዩ የሥራ ሁኔታዎችን ፍላጎቶች ሊያሟላ ይችላል።

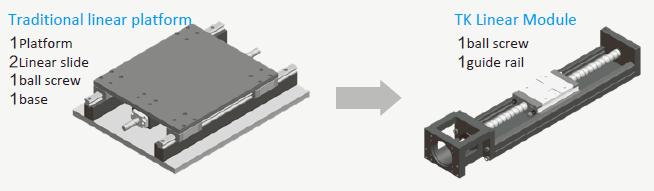

እዚህ፣ በአውቶሜሽን መሳሪያዎች ውስጥ በስፋት ጥቅም ላይ የዋለ ከፍተኛ{0}ትክክለኛ እና ከፍተኛ ጥብቅ የመስመራዊ እንቅስቃሴ መሳሪያ የሆነውን የአረብ ብረት መመሪያ ሀዲድ የተካተተ መስመራዊ ሞጁሉን እናስተዋውቃለን። ዋናው ባህሪው የአረብ ብረት መመሪያዎችን (እንደ ኳስ ወይም ሮለር መመሪያዎችን) ወደ ሞጁሉ አካል ውስጠኛ ክፍል ውስጥ ማስገባት ፣ የታመቀ እና የተቀናጀ መዋቅር መፍጠር ነው።

ተጨማሪ ፕሮጀክቶችን ለማየት ወይም የቪዲዮ ማዕከለ ስዕላችንን በ Youtube፡ ይጎብኙ፡ https://www.youtube.com/@tallmanrobotics እንኳን ደህና መጣችሁ

ዝርዝር ትንታኔ እነሆ፡-

የአረብ ብረት አይነት፡መመሪያ ሀዲድ{0} በመስመራዊ ሞዱሎች ውስጥ የተሰራ። የሞጁሉ የታችኛው ጠፍጣፋ ብረት ነው ፣ ተንሸራታች ማገጃ ብረት ነው ፣ እና የተንሸራታች መቀመጫው ሽፋን ፣ እና የድጋፍ መቀመጫው አሉሚኒየም ነው።

የቲኬ ስቲል መመሪያ ባቡር{0} በመስመራዊ ሞዱል ውስጥsጫን ዝርዝር መግለጫ

የቲኬ ስቲል መመሪያ ባቡር{0} በመስመራዊ ሞዱል ውስጥs ትክክለኛነት ደረጃ

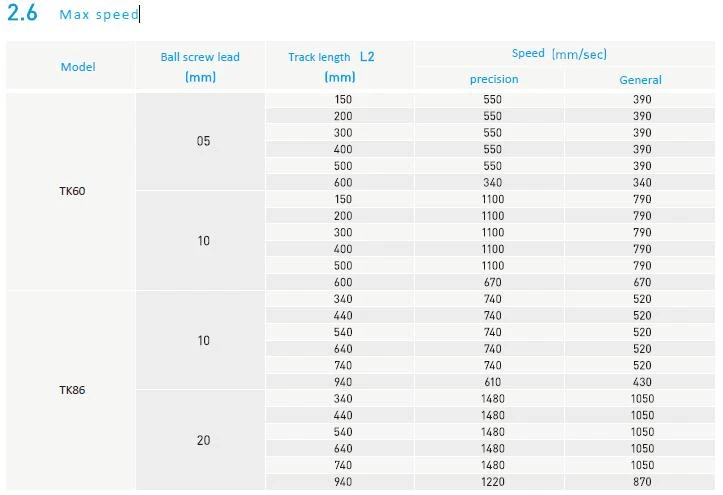

የቲኬ ስቲል መመሪያ ባቡር{0} በመስመራዊ ሞዱል ውስጥs ከፍተኛ ፍጥነት

1. መሰረታዊ መዋቅር
የአረብ ብረት መመሪያ ሀዲድ፡- ከፍተኛ የካርቦን ክሮሚየም ብረት በብዛት ጥቅም ላይ ይውላል፣ ይህም ከፍተኛ የመሸከም አቅምን ለማረጋገጥ እና የመቋቋም ችሎታን ለማረጋገጥ (እንደ HIWIN፣ THK እና ሌሎች የምርት መመሪያ ሀዲዶች ያሉ) የሙቀት ሕክምና እና ትክክለኛ መፍጨት የሚከናወን ነው።
ተንሸራታች ብሎክ/ስላይድ መቀመጫ፡- በኳስ ወይም ሮለር ዝውውር ሥርዓት ውስጥ የተገነባ፣ ዝቅተኛ የግጭት እንቅስቃሴን ማሳካት።
ሞጁል አካል፡- የአሉሚኒየም ቅይጥ ወይም የአረብ ብረት ሼል፣ የተቀናጀ መመሪያ የባቡር ሐዲድ ተከላ ጎድጎድ፣ የመመሪያውን ባቡር ከብክለት መከላከል።
የመንዳት አሃድ፡ ከሰርቮ ሞተርስ ወይም ስቴፐር ሞተርስ ጋር ሊጣመር ይችላል፣ በስክሩ (የኳስ ስክሩ፣ ፕላኔታዊ ሮለር ስክሩ) ወይም የተመሳሰለ ቀበቶ።

2. ዋና ባህሪያት
ከፍተኛ ግትርነት፡- የአረብ ብረት መመሪያ ሀዲዱ የተካተተ ንድፍ የመታጠፍ እና የመተጣጠፍ ችሎታውን በእጅጉ ያሳድጋል፣ ይህም ለከባድ{0}ተረኛ ወይም ለከፍተኛ የፍጥነት ሁኔታዎች ተስማሚ ያደርገዋል።
ኮምፓክት፡- የተከተተ መመሪያ ሀዲድ ቦታን ይቆጥባል፣በተለይም ውስን የመጫኛ ቦታ ላላቸው መሳሪያዎች (እንደ ሴሚኮንዳክተር መሳሪያዎች፣ የህክምና ማሽኖች ያሉ) ተስማሚ።
ከፍተኛ ትክክለኝነት፡- የመመሪያው ሀዲድ ቀድሞ የተጠናከረ ንድፍ ከትክክለኛው ጠመዝማዛ ጋር ይመሳሰላል፣ እና ተደጋጋሚ የአቀማመጥ ትክክለኛነት ± 0.01mm ወይም ከዚያ በላይ ሊደርስ ይችላል።
መከላከያ፡- የሞዱል መያዣው አቧራ እና ቺፖችን ወደ መመሪያው ሀዲድ ውስጥ እንዳይገቡ በአቧራ ሽፋን (እንደ ሊቀለበስ የሚችል መከላከያ ሽፋን) ሊታጠቅ ይችላል።

3. የተለመዱ የመተግበሪያ ሁኔታዎች
ትክክለኛ የማሽን መሳሪያዎች፡- እንደ የ CNC የማሽን ማእከላት የመሳሪያ መጽሔት እንቅስቃሴ እና የመለኪያ መሳሪያዎች አቀማመጥ።
አውቶሜትድ የማምረት መስመር፡- የሮቦት ክንድ መስመራዊ ዘንግ፣ የመሰብሰቢያ መስመር ትክክለኛ አያያዝ።
ሴሚኮንዳክተር መሳሪያዎች፡ የዋፈር ማስተላለፊያ ሮቦት ክንድ፣ የሊቶግራፊ ማሽን የስራ ወንበር።
የህክምና መሳሪያዎች፡- የሲቲ ስካኒንግ አልጋ ትርጉም፣ የቀዶ ጥገና ሮቦት መገጣጠሚያ መንዳት።

4. ለመምረጥ ቁልፍ መለኪያዎች
የመመሪያው የባቡር አይነት፡ የኳስ ባቡር (ከፍተኛ{0}የፍጥነት ቀላል ጭነት) vs ሮለር ባቡር (ከባድ{1}ተግዴት ተጽዕኖን የሚቋቋም)።
የጉዞ መርሃ ግብር፡ ለሞጁሉ የሚፈቀደው ከፍተኛ ርዝመት ትኩረት በመስጠት በእውነተኛ ፍላጎቶች መሰረት ይምረጡ (በጣም ረጅም ከሆነ የሳግ ማካካሻ ሊታሰብበት ይገባል)።
የጥበቃ ደረጃ፡ IP54 (አቧራ ተከላካይ እና የሚረጭ ተከላካይ) ወይም ከዚያ በላይ (እንደ እርጥበታማ አካባቢዎች IP67 ያሉ)።
የማቅለጫ ዘዴ፡ መደበኛ የቅባት መርፌ ወይም አውቶማቲክ ቅባት ስርዓት (የረጅም ጊዜ{0}የጥገና ነጻ መስፈርት)።

5. የጥገና ነጥቦች
መደበኛ ቅባት፡- የተሰየመ ቅባት (እንደ ሊቲየም ላይ የተመሰረተ ቅባት) ተጠቀም እና ዑደቱን በአሰራር ፍጥነት አስተካክል።
የመመሪያውን ሀዲድ ማጽዳት፡ ከጠንካራ ቅንጣቶች የሚመጡ ጭረቶችን ለማስወገድ የሃዲዱን ገጽ በአቧራ{0}ነጻ ጨርቅ ያጽዱ።
የቅድመ ጭነት ኃይልን ያረጋግጡ፡ ከረጅም ጊዜ አገልግሎት በኋላ{0}ክፍተቱ እንዳይጨምር የተንሸራታቹን ቅድመ ጭነት እንደገና ያስተካክሉት።
የአረብ ብረት መመሪያ ሀዲድ የተገጠመ መስመራዊ ሞጁል ከፍተኛ ጥንካሬ እና ትክክለኛነት እንደ ዋና ጥቅሞቹ ስላለው አስተማማኝ እና ትክክለኛነት ጥብቅ መስፈርቶች ለኢንዱስትሪ ሁኔታዎች ተስማሚ ያደርገዋል። በሚመርጡበት ጊዜ እንደ ጭነት፣ ፍጥነት እና አካባቢ ያሉ ሁኔታዎችን በጥልቀት መገምገም እና ረጅም ዕድሜን እና አፈጻጸምን ለማረጋገጥ ለታወቁ ታዋቂ ምርቶች (እንደ HIWIN፣ IKO፣ Bosch Rexroth ያሉ) ቅድሚያ መስጠት ያስፈልጋል።
